دستگاه CNC فرز چیست و چه کاربردی دارد؟
دستگاه CNC فرز یکی از پرکاربردترین و مهم‌ترین سیستم‌های صنعتی موجود در بازار است که از آن برای انجام برش‌های خیلی سریع انجام می‌شود. به‌طورکلی دستگاه CNC فرز در صنعت استفاده‌های گسترده‌ای دارد.
فرز CNC یک فرایند تولیدی است که از یک ابزار برش نصب شده بر روی یک دوک چرخان برای حذف انتخابی مواد از یک بلوک بستر خام استفاده می‌کند. قطعه کار به طور صلب بر روی یک میز نصب می‌شود و این میز در سطوح مختلف حرکت می‌کند یا می‌چرخد تا ابزار بتواند در زوایای زیادی کار کند. ماشین‌های فرز پیشرفته سی ان سی می‌توانند 5 یا بیشتر محور حرکت مستقل داشته باشند تا اشکال پیچیده‌تری ایجاد کنند یا مجبور نباشند قطعه کار را به یک ماشین جداگانه منتقل کنند.
دامنه کاربرد وسیع دستگاه CNC فرز
ماشین‌های فرز سی ان سی قطعات فوق‌العاده مفیدی از ماشین‌آلات برای تولید تجاری و صنعتی هستند. صنعت هوافضا، صنعت پزشکی و صنعت الکترونیک همگی می‌توانند از محصولات فرز استفاده کنند.
CNC مخفف Computer Numerical Control milling است. این اساساً به این معنی است که ماشین فرز به‌جای دستی، توسط کنترل عددی کامپیوتری حرکت و نظارت می‌شود. ابزارهای فرز CNC فرایند ماشین‌کاری مشابه حفاری و برش قطعات را بادقت باورنکردنی انجام می‌دهند و بنابراین جایی برای خطای انسانی باقی نمی‌گذارند. این فرایند یک راه‌حل صنعتی به طور فزاینده‌ای محبوب است؛ زیرا می‌تواند اندازه‌ها و شکل‌های دقیق انواع مواد را در خود جای دهد.
در مرکز ماشین‌کاری CNC، قطعه کار در یک موقعیت ثابت روی میز کار نصب می‌شود درحالی‌که ابزار در اطراف آن حرکت می‌کند. این تفاوت اساسی با تراش CNC است که در آن قطعه کار می‌چرخد درحالی‌که ابزار ثابت می‌ماند. در آمل برش و در ادامه مطلب، البته توضیحات تکمیلی در مورد این دستگاه را در اختیار شما قرار خواهیم داد.
به دلیل این تفاوت اساسی در حرکت، قطعات به روش‌های بسیار متفاوتی در این دو ماشین ثابت می‌شوند. به‌عنوان‌مثال در تراشکاری CNC، تمام قطعات بر روی یک اسپیندل نصب می‌شوند. آنها متحدالمرکز هستند و بنابراین توسط یک چاک سه فک درست در خط مرکزی قطعه به طور ایمن نگه داشته می‌شوند، هر بار به همین ترتیب. همین امر در مورد آسیاب CNC صادق نیست، جایی که استراتژی‌های نگهداری متفاوتی موردنیاز است.
ساختار حرکت در یک دستگاه CNC فرز چیست؟
مسئله کلیدی و مهم در مورد دستگاه CNC فرز این است که بدون نیاز به دست به حرکت خود ادامه می‌دهد و به‌راحتی می‌تواند زوایای موردنیاز را پیدا کند. با استفاده از نرم‌افزارها، دستورات به این سیستم‌ها ارسال می‌گردد.
محور حرکت برای یک ماشین فرز CNC بر اساس یک سیستم اندازه‌گیری مختصات X-Y-Z است. همه ماشین‌کاران هنگام توصیف حرکات اصلی آسیاب نسبت به اپراتور رو به ماشین به این موضوع اشاره می‌کنند. به‌عنوان‌مثال یک آسیاب استاندارد CNC دارای سه محور است.
دوک فرز نشان‌دهنده محور Z است که به سمت بالا و پایین حرکت می‌کند. محور X از چپ به راست است و محور Y از جلو به عقب است. علاوه‌برآن، به این مسئله توجه داشته باشید که دستگاه‌های فرز را می‌توان بر اساس توان کاری در دسته‌بندی‌های مختلف قرار داد. یک اصل مهم در مورد خرید فرز CNC این است که حتماً به برند سازنده آن توجه کنید. این محصول تحت لیبل‌های مختلفی عرضه می‌شود و به طبع نمونه‌های اورجینال قیمت بالاتری دارند. اما در مقابل نگهداری و تعمیر آنها نیز به‌مراتب آسان‌تر است.
تمام این حرکات بر مبنای دستگاه CNC به کنترل عددی یا همان ساختار دودویی کامپیوتری متکی است که یک برنامه کامپیوتری است که از یک فایل دیجیتالی سه‌بعدی قطعه نهایی موردنظر مشتق شده است.
ماشین‌ابزارهای خودکار اولیه برای کنترل حرکات اولیه خود به شیوه‌ای سیستماتیک به کارت‌های پانچ متکی بودند. این فناوری کار می‌کرد؛ اما یک سیستم کند و دست‌وپاگیر بود و کارت‌های پانچ پس از ساخت قابل تغییر نیستند. اینها بعداً با نوارهای مغناطیسی، درایوهای دیسک و اکنون دستورالعمل‌های کاملاً دیجیتالی در G-Code جایگزین شدند.
انواع دستگاه فرز CNC
می‌توان دسته‌بندی‌های کلی را بر اساس زاویه حرکت برای دستگاه CNC فرز در نظر گرفت. به‌طورکلی عمودی و یا افقی بودن این سیستم‌ها اهمیت ویژه‌ای دارد، دستگاه CNC فرز را می‌توان حتی در مدل‌های زانویی نیز تهیه کرد که مکانیزم حرکتی آن کاملاً با دو نوع دیگر متفاوت است.

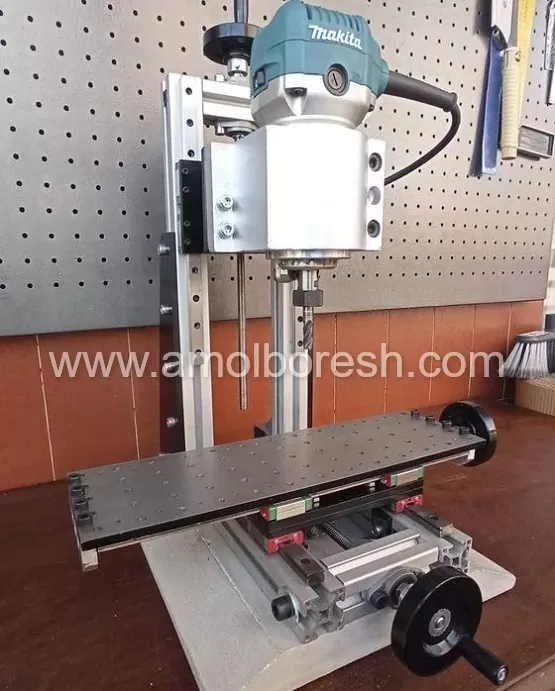

دستگاه CNC فرز عمودی
این دستگاه فرز 3 محور از یک میز تشکیل شده است که به‌عنوان سطح کار در زیر بازو عمل می‌کند که دوک به آن متصل است. میز و بازو هر دو به یک ستون عمودی متصل هستند و دوک به‌صورت عمودی است. به‌طورکلی، میز در امتداد محور z به سمت بالا و پایین حرکت می‌کند تا به بازو برسد که ثابت است.
بااین‌حال نحوه حرکت میز و دوک نسبت به یکدیگر به نوع آسیاب عمودی بستگی دارد. در یک آسیاب عمودی برجک، دوک ثابت است و میز در امتداد هر دو محور x و y حرکت می‌کند. در آسیاب عمودی تخت، میز را فقط می‌توان در امتداد محور x حرکت داد، درحالی‌که دوک می‌تواند در طول بازو در جهت محور y حرکت کند.
دستگاه CNC فرز افقی
این دستگاه فرز شبیه آسیاب عمودی است با این تفاوت که دوک به‌جای عمودی، افقی است. درحالی‌که به‌طورکلی نسبت به آسیاب‌های عمودی تطبیق‌پذیری کمتری در نظر گرفته می‌شود، آسیاب‌های افقی برای کارهای طولانی‌تر یا سنگین مناسب‌تر هستند. یک آسیاب افقی جهانی ظرفیت اضافی برای چرخش میز حول محور z را دارد (که آن را به یک ماشین فرز 4 محور تبدیل می‌کند).
آسیاب زانویی
هر نوع آسیابی که میز طبق یک زانو قابل تنظیم از ستون بالا و پایین می‌رود در دنیا تحت عنوان آسیاب زانویی یا دستگاه CNC فرز زانویی شناخته می‌شود.
