تول گریپر یا پارکینگ ابزارداخل فلز ابزار ISO30

توضیحات

تول گریپر یا پارکینگ ابزار تقویت شده با آهن ابزار ISO30 چیست؟

تول گریپر یا پارکینگ ابزار تقویت‌شده با آهن، یک قطعه مکانیکی است که برای نگه‌داری و جابجایی ابزارهای ماشین‌کاری در ماشین‌های CNC استفاده می‌شود. این قطعه به‌طور خاص برای ابزارهای استاندارد ISO30 طراحی شده است. ابزارهای ISO30 معمولاً در ماشین‌های CNC با کاربری‌های متوسط و سنگین مورد استفاده قرار می‌گیرند. پارکینگ ابزار یکی قطعات یدکی سی ان سی مهم برای نظم و راحتی کار است.

گریپر تقویت‌شده با آهن به دلیل مقاومت و دوام بالایی که دارد، می‌تواند ابزارها را با ثبات و اطمینان بیشتری در جای خود نگه دارد و از جابجایی ناخواسته یا لق‌زدن ابزار در حین کار جلوگیری کند. این ویژگی به بهبود دقت و کیفیت ماشین‌کاری کمک می‌کند و همچنین طول عمر ماشین و ابزار را افزایش می‌دهد.

تول گریپر یا پارکینگ ابزار چطور استفاده می شود؟

تول گریپر یا پارکینگ ابزار در ماشین‌های CNC به‌عنوان نگه‌دارنده و جابجاکننده ابزارهای ماشین‌کاری استفاده می‌شود. این قطعه نقش کلیدی در فرآیند تعویض خودکار ابزارها دارد و به ماشین کمک می‌کند تا بدون دخالت دستی، ابزارهای مورد نیاز را جابجا یا تعویض کند.

قرارگیری ابزار در اسپیندل: در ابتدای فرآیند ماشین‌کاری، ابزار برش به‌وسیله سیستم تعویض ابزار خودکار (ATC) در داخل اسپیندل ماشین قرار می‌گیرد.

عملیات ماشین‌کاری: پس از قرار گرفتن ابزار در اسپیندل، عملیات ماشین‌کاری آغاز می‌شود.

تعویض ابزار: در صورتی که عملیات ماشین‌کاری به ابزار دیگری نیاز داشته باشد، سیستم تعویض خودکار ابزار (ATC) وارد عمل می‌شود. ماشین CNC دستور تعویض ابزار را صادر می‌کند و تول گریپر با باز کردن سیستم قفل، ابزار مورد استفاده را از اسپیندل آزاد کرده و آن را به جایگاه پارکینگ برمی‌گرداند.

انتقال ابزار جدید: پس از بازگشت ابزار قبلی به جایگاه خود، تول گریپر ابزار جدیدی را از پارکینگ برمی‌دارد و به سمت اسپیندل ماشین انتقال می‌دهد. سپس ابزار جدید با دقت در اسپیندل قفل می‌شود و عملیات ماشین‌کاری با ابزار جدید ادامه می‌یابد.

قفل و آزادسازی: تول گریپر از سیستم‌های قفل و آزادسازی پیشرفته استفاده می‌کند که به صورت مکانیکی یا هیدرولیکی عمل می‌کنند.

بازگشت به جایگاه: پس از اتمام کار با ابزار جدید، مراحل به‌صورت مشابه تکرار می‌شود و ابزار جدید به تول گریپر بازگردانده می‌شود.

انواع تول گیریپر (پارکینگ ابزار)

گفتیم که تول گریپر (پارکینگ ابزار) یکی از قطعات حیاتی و پرکاربرد در ماشین‌آلات CNC است که نقش مهمی در جابجایی و نگه‌داری ابزارها در فرآیند ماشین‌کاری ایفا می‌کند. ماشین‌های CNC برای تعویض خودکار ابزارها نیاز به سیستم‌هایی دارند که این ابزارها را با دقت و اطمینان بالا در مکان‌های مشخص شده قرار دهند.

تول گریپر، که به‌عنوان “پارکینگ ابزار” نیز شناخته می‌شود، مسئول نگه‌داری، تثبیت و آزادسازی ابزارهای برش در حین عملیات ماشین‌کاری است. انواع مختلفی از تول گریپرها با توجه به نیازهای مختلف ماشین‌آلات و نوع ابزارها طراحی شده‌اند که هر یک ویژگی‌های منحصر به فردی را ارائه می‌دهند.

1. تول گریپر استاندارد

این نوع از تول گریپرها یا پارکینگ ابزار به طور گسترده‌ای در ماشین‌آلات CNC مورد استفاده قرار می‌گیرند. وظیفه اصلی آن‌ها نگه‌داری ابزارهای برش به صورت دقیق و بدون حرکت اضافی است. تول گریپرهای استاندارد عمدتاً از مواد مقاوم و مستحکم ساخته می‌شوند و برای ماشین‌هایی که از ابزارهای ISO30 و ISO40 استفاده می‌کنند مناسب هستند. این گریپرها با دقت بالا طراحی شده‌اند تا از تغییر ناخواسته ابزار جلوگیری کرده و در عملیات‌های ماشین‌کاری دقت لازم را فراهم کنند.

2. تول گریپر تقویت شده با آهن

این نوع گریپرها از مواد تقویت‌شده مانند فولاد یا آهن ساخته می‌شوند که آن‌ها را به گزینه‌ای مناسب برای کاربردهای سنگین تبدیل می‌کند. ماشین‌های CNC که در عملیات‌های سنگین و با قدرت بالا به‌کار گرفته می‌شوند، نیاز به گریپرهایی دارند که تحمل بار و فشار بیشتری داشته باشند. گریپرهای تقویت‌شده با آهن، مقاومت بالاتری در برابر سایش و خمش دارند و عمر مفید طولانی‌تری نیز نسبت به مدل‌های معمولی دارند.

3. تول گریپر مخصوص تعویض سریع ابزار

برخی از ماشین‌آلات CNC نیاز به تعویض سریع و مکرر ابزار در حین عملیات دارند. این نوع پارکینگ ابزار با قابلیت تعویض سریع ابزار طراحی شده‌اند تا زمان توقف ماشین به حداقل برسد. ویژگی این گریپرها در باز و بسته شدن سریع و دقیق آن‌ها است که به بهره‌وری بالاتر ماشین کمک می‌کند. این نوع گریپر بیشتر در ماشین‌هایی که برای تولید انبوه استفاده می‌شوند کاربرد دارد.

4. تول گریپر مخصوص ابزارهای دقیق

برای ماشین‌آلاتی که در صنایع حساس مانند صنایع هوافضا یا پزشکی فعالیت می‌کنند، نیاز به پارکینگ ابزار با دقت فوق‌العاده بالا وجود دارد. تول گریپرهای دقیق به گونه‌ای طراحی شده‌اند که کمترین خطا در جابجایی و تثبیت ابزار وجود نداشته باشد. این گریپرها اغلب از مواد پیشرفته و دقیق مانند آلیاژهای خاص ساخته می‌شوند تا در عین سبکی، مقاومت بالا داشته باشند.

5. تول گریپر با قابلیت تنظیم خودکار

این نوع تول گریپرها می‌توانند به صورت خودکار خود را با اندازه و نوع ابزارهای مختلف تطبیق دهند. چنین گریپرهایی برای ماشین‌هایی که از انواع مختلف ابزارها استفاده می‌کنند و نیاز به تعویض سریع ابزار دارند مناسب است. این تکنولوژی به کاهش خطا و افزایش کارایی ماشین‌آلات CNC کمک می‌کند.

6. تول گریپر مخصوص ابزارهای بزرگ و سنگین

برای ماشین‌هایی که با ابزارهای بزرگ و سنگین سروکار دارند، تول گریپرهای ویژه‌ای طراحی شده است. این گریپرها از مواد بسیار مقاوم و با طراحی ویژه‌ای ساخته شده‌اند که بتوانند وزن و اندازه ابزارهای سنگین را تحمل کنند و آن‌ها را به شکلی ایمن نگه دارند. این نوع گریپرها معمولاً در ماشین‌آلات صنعتی سنگین مانند تراشکاری قطعات بزرگ استفاده می‌شوند.

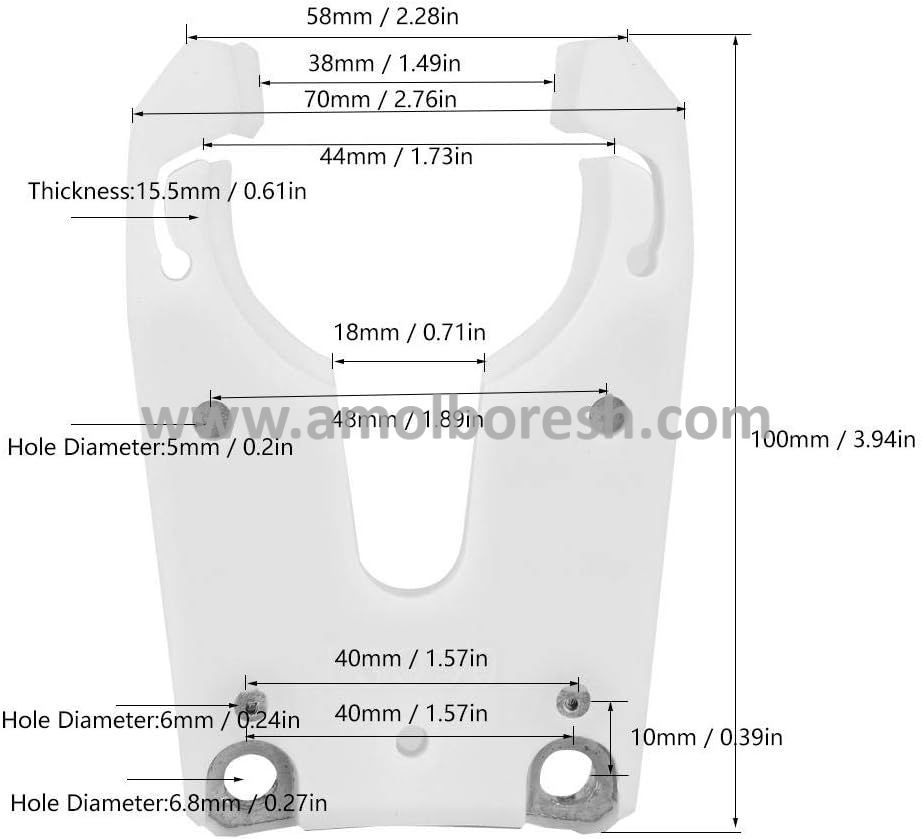

مشخصات فنی تول گریپر یا پارکینگ ابزار تقویت شده

این نوع از پارکینگ ابزار ها، به‌ویژه در کاربردهای صنعتی سنگین، از مواد مقاوم‌تری مانند فولاد یا آهن ساخته می‌شوند. مشخصات فنی آن‌ها معمولاً بر اساس نیازهای صنعتی مختلف و نوع ماشین‌آلات تعریف می‌شوند. البته انواع مختلفی دارند که می‌توان آن‌ها را در گستره وسیع قرار داد.

1. مواد ساخت

فولاد ضد زنگ یا فولاد تقویت‌شده: این ماده به دلیل مقاومت بالا در برابر سایش، ضربه و فشار برای تول گریپرهای تقویت‌شده استفاده می‌شود.

آهن چکش‌خوار: در برخی مدل‌ها، از آهن تقویت‌شده استفاده می‌شود که باعث افزایش تحمل وزن و فشار می‌شود.

2. ظرفیت تحمل بار

گریپرهای تقویت‌شده قادرند ابزارهای با وزن بالا (تا چند کیلوگرم یا بیشتر) را به صورت ایمن نگه‌دارند و فشارهای ناشی از عملیات سنگین را تحمل کنند.

معمولاً این نوع گریپرها می‌توانند ابزارهایی تا وزن 10 الی 50 کیلوگرم را پشتیبانی کنند، البته بسته به طراحی ماشین و نوع ابزار، این مقدار قابل تغییر است.

3. سایز استاندارد ابزار

این پارکینگ ابزار ها معمولاً برای ابزارهای با استاندارد ISO طراحی می‌شوند.

رایج‌ترین استانداردهای سازگار با این نوع گریپرها شامل ISO30، ISO40، و ISO50 می‌باشند. این استانداردها نشان‌دهنده سایزهای مختلف شفت ابزار و نحوه اتصال آن‌ها به گریپر است.

4. دقت نگه‌داری ابزار

تول گریپرهای تقویت‌شده باید بتوانند ابزار را با دقت بسیار بالا در موقعیت خود نگه دارند تا از جابجایی ناخواسته یا لرزش ابزار در طول عملیات جلوگیری شود. این ویژگی باعث بهبود دقت عملیات ماشین‌کاری می‌شود.

دقت نگه‌داری معمولاً در حدود میکرومتر اندازه‌گیری می‌شود تا حتی کوچک‌ترین تغییرات در موقعیت ابزار شناسایی و اصلاح شوند.

5. سیستم قفل و آزادسازی ابزار

گریپرهای تقویت‌شده از سیستم‌های مکانیکی یا هیدرولیکی برای قفل کردن ابزار در جای خود و آزادسازی آن به کار می‌گیرند. این سیستم‌ها معمولاً دارای قفل‌های چندگانه یا ایمن هستند تا در صورت خرابی یک بخش، ابزار از جای خود خارج نشود.

برخی از مدل‌ها قابلیت تعویض سریع و اتوماتیک ابزار را نیز دارند که به‌طور خاص برای کاربردهایی که نیاز به تعویض مکرر ابزار دارند، مفید است.

6. مقاومت در برابر سایش و خمش

با توجه به عملیات‌های سنگین، این نوع گریپرها باید مقاومت بالایی در برابر سایش داشته باشند. مواد مورد استفاده در ساخت آن‌ها معمولاً دارای پوشش‌های ضد سایش یا مقاوم به خوردگی هستند.

طراحی گریپرها به گونه‌ای است که بتوانند نیروهای خمشی و پیچشی بالایی را تحمل کنند بدون اینکه آسیب ببینند.

7. حرارت‌پذیری و مقاومت دمایی

برخی مدل‌های تقویت‌شده برای استفاده در دماهای بالا طراحی شده‌اند و می‌توانند در محیط‌های با حرارت زیاد (ناشی از برش‌کاری و ماشین‌کاری) بدون کاهش کیفیت عملکرد، کار کنند.

مقاومت دمایی تول گریپرها ممکن است تا 500 درجه سانتی‌گراد یا بیشتر باشد.

8. طول عمر بالا

به دلیل استفاده از مواد مقاوم و سیستم‌های قفل پیشرفته، طول عمر این نوع گریپرها بسیار بالا است و می‌توانند در محیط‌های صنعتی سخت برای سال‌ها بدون نیاز به تعویض یا تعمیرات مکرر به‌کار گرفته شوند.

9. سیستم روغن‌کاری و نگه‌داری

تول گریپرهای تقویت‌شده معمولاً به سیستم‌های روغن‌کاری خودکار مجهز هستند که برای بهبود کارایی و جلوگیری از سایش و خرابی قطعات در طول زمان استفاده می‌شوند.

برخی مدل‌ها نیز نیاز به نگه‌داری دوره‌ای و چک کردن قطعات برای اطمینان از عملکرد صحیح دارند.

10. سازگاری با ماشین‌آلات CNC

این نوع پارکینگ ابزار با اکثر ماشین‌آلات CNC مدرن سازگار هستند و معمولاً با ابزارهای تعویض خودکار (ATC) هماهنگ می‌شوند.

طراحی گریپر باید به‌گونه‌ای باشد که با سیستم تعویض ابزار ماشین هماهنگی کامل داشته باشد و بدون خطا عمل کند.

قیمت و خرید پارکینگ ابزار کلمپ (تول گریپر) نگه دارنده ابزار CNC تولز چینج دار

کلمپ (تول گریپر) نگه‌دارنده ابزار در ماشین‌های CNC با سیستم تعویض ابزار خودکار (تولز چینج) نقشی اساسی در دقت و عملکرد کلی ماشین ایفا می‌کند. اگر این قطعه با کیفیت بالا ساخته شود، ابزارها به‌صورت محکم و دقیق در جای خود قرار می‌گیرند که نتیجه آن افزایش دقت در عملیات برش و ماشین‌کاری است. کلمپ بی‌کیفیت ممکن است نتواند ابزار را به‌درستی در جای خود نگه دارد، که باعث ایجاد لغزش، لرزش یا حتی آسیب به قطعات ماشین و ابزار می‌شود.

این موضوع باعث کاهش نیاز به تعمیر و تعویض مکرر و در نتیجه افزایش بهره‌وری و کاهش هزینه‌های عملیاتی می‌شود. همچنین، پارکینگ ابزار های باکیفیت تضمین می‌کنند که فرآیند تعویض ابزار به‌سرعت و بدون خطا انجام شود، که این امر در تولید انبوه و عملیات‌هایی که به تغییرات مکرر ابزار نیاز دارند، بسیار حیاتی است.
