عدسی یا ذره بین بزرگ دو سوراخ خط کش عقبی دورکن چیست؟

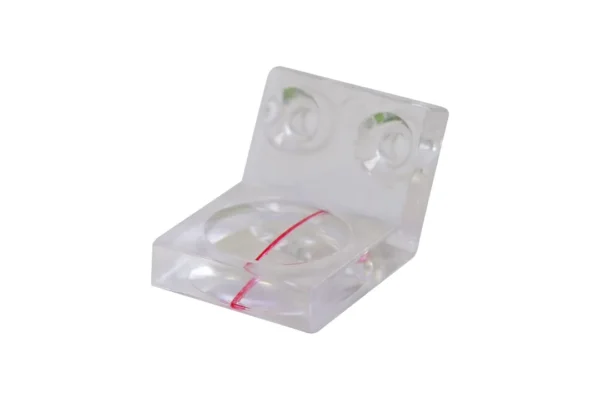

عدسی یا ذره‌بین بزرگ با دو سوراخ خط‌کش عقبی دستگاه دورکن یکی از اجزای کاربردی و دقیق این دستگاه است که به منظور افزایش دقت در فرآیند برش و تنظیم دقیق اندازه‌ها استفاده می‌شود. این عدسی‌ها معمولاً در موقعیتی قرار می‌گیرند که اپراتور بتواند به راحتی و با دقت بیشتری خطوط و اندازه‌های مورد نظر را بر روی مواد مختلف مانند چوب یا فلز مشاهده کند.
همچنین، وجود دو سوراخ در کنار خط‌کش عقبی دستگاه به اپراتور امکان می‌دهد تا دید بهتری از هر دو طرف خط‌کش داشته باشد و با دقت بیشتری مواد را در موقعیت مناسب برای برش قرار دهد. این ویژگی، دقت و کارایی دستگاه دورکن را به طور قابل توجهی افزایش می‌دهد و به اپراتور کمک می‌کند تا برش‌های دقیق و یکنواختی انجام دهد.
ویژگی های عدسی یا ذره بین بزرگ دو سوراخ خط کش عقبی دورکن
ویژگی‌های عدسی یا ذره‌بین بزرگ دو سوراخ خط‌کش عقبی دستگاه دورکن عبارتند از:
- عرض: 32.5 میلی‌متر
- فاصله مرکز تا مرکز دو سوراخ: 20 میلی‌متر
- قطر سوراخ: 4 میلی‌متر
- جنس: کریستال
- شفافیت بالا: به دلیل استفاده از کریستال، عدسی دارای شفافیت و وضوح بالایی است که به اپراتور کمک می‌کند تا جزئیات دقیق‌تر را ببیند.
- مقاومت در برابر خراشیدگی: کریستال به دلیل سختی بالای خود مقاوم به خراشیدگی است، بنابراین در طول استفاده طولانی مدت کیفیت سطح آن حفظ می‌شود.
- طراحی دقیق: فاصله دقیق بین دو سوراخ و قرارگیری مناسب عدسی در پشت خط‌کش عقبی به اپراتور اجازه می‌دهد تا با دقت بیشتری خطوط و اندازه‌ها را تنظیم کند.
- سبک و مقاوم: به دلیل جنس کریستال و طراحی مهندسی‌شده، این عدسی سبک است ولی همچنان مقاومت کافی در برابر فشار و ضربه‌های معمول در محیط کاری را دارد.
- کاربردی در دستگاه دورکن: این عدسی مخصوص دستگاه‌های دورکن طراحی شده و با اندازه‌ها و مشخصات آن‌ها کاملاً هماهنگ است، که باعث افزایش دقت در برش و تنظیمات می‌شود.
این ویژگی‌ها باعث می‌شود که عدسی به عنوان یک ابزار کلیدی در بهبود عملکرد دستگاه دورکن و افزایش دقت اپراتور در فرآیند برش استفاده شود.
نشانه های خرابی و نیاز به تعویض عدسی یا ذره بین بزرگ دو سوراخ خط کش عقبی دورکن
- کاهش وضوح تصویر: اگر مشاهده می‌کنید که تصویر یا خطوطی که از طریق عدسی دیده می‌شود، تار یا مبهم است، احتمالاً سطح عدسی دچار خط‌وخش شده یا با گرد و غبار و لکه‌ها پوشیده شده است. شفافیت کم و عدم وضوح جزئیات می‌تواند نشان‌دهنده نیاز به تمیز کردن یا در موارد شدیدتر، تعویض عدسی باشد.
- خراشیدگی و آسیب فیزیکی: وجود خراش‌های عمیق یا ترک‌ها روی سطح عدسی می‌تواند عملکرد آن را مختل کند و باعث کاهش دقت در اندازه‌گیری شود. ترک‌ها یا خراش‌های زیاد ممکن است باعث شکست نور و خطا در مشاهده خطوط شوند که این مسئله دقت برش را تحت تأثیر قرار می‌دهد.
- شکستگی یا ترک خوردن عدسی: اگر عدسی شکسته یا ترک خورده است، علاوه بر کاهش دقت، ممکن است خطرات ایمنی نیز به وجود بیاید، بنابراین در چنین شرایطی تعویض فوری ضروری است.
- عدم هماهنگی عدسی با خط‌کش: اگر پس از نصب، متوجه شدید که عدسی به درستی در جای خود قرار نمی‌گیرد یا سوراخ‌های آن با محل نصب روی خط‌کش عقبی مطابقت ندارند، احتمالاً به دلیل تغییر شکل یا خرابی مکانیزم نگهدارنده نیاز به تعویض دارد.
- شکست نور یا انحراف در مشاهده: اگر نور از طریق عدسی به‌طور نادرست شکست می‌خورد و خطوط مشاهده‌شده به‌طور دقیق و مستقیم دیده نمی‌شوند، این نشانه می‌تواند به آسیب‌های ساختاری عدسی مربوط باشد که نیاز به تعویض دارد.
- سایش یا فرسودگی عمومی: با گذشت زمان و استفاده مداوم، عدسی‌ها ممکن است به تدریج فرسوده شوند و کارایی خود را از دست بدهند.
- لکه‌های غیرقابل تمیز شدن: اگر بعد از تمیز کردن عدسی همچنان لکه‌های دائمی وجود دارند که مانع از دیدن واضح خطوط می‌شوند، این نشانه می‌تواند از خوردگی یا آسیب شیمیایی سطح عدسی باشد که نیاز به تعویض را مطرح می‌کند.
نحوه تعویض و نصب ذره بین عدسی بزرگ متر روی گونیا اصلی دورکن
ابزار مورد نیاز:
پیچ‌گوشتی مناسب برای باز کردن و بستن پیچ‌ها
دستمال نرم برای پاک کردن عدسی و گونیا
در صورت نیاز، روغن سبک برای روان‌سازی محل اتصال
مراحل تعویض و نصب:
خاموش کردن دستگاه: ابتدا اطمینان حاصل کنید که دستگاه دورکن خاموش و از برق جدا شده باشد تا از هرگونه حادثه یا صدمه احتمالی جلوگیری شود.
برداشتن عدسی قدیمی: محل نصب عدسی معمولاً در نزدیکی خط‌کش عقبی و روی گونیای اصلی دستگاه قرار دارد.
با استفاده از پیچ‌گوشتی، پیچ‌های مربوط به نگهدارنده عدسی را باز کنید. این پیچ‌ها معمولاً در نزدیکی دو سوراخ عدسی قرار دارند.
عدسی قدیمی را به دقت بردارید و نگهدارنده آن را نیز بررسی کنید تا مطمئن شوید که هیچ مشکلی در محل نصب وجود ندارد.
تمیز کردن محل نصب: با استفاده از یک دستمال نرم، محل نصب عدسی و گونیا را به خوبی تمیز کنید تا هرگونه گرد و غبار یا ذرات باقی‌مانده برداشته شود. در صورت نیاز، می‌توانید مقدار کمی روغن سبک روی محل پیچ‌ها یا مکانیزم نصب بریزید تا نصب آسان‌تر شود.
نصب عدسی جدید دورکن:
عدسی جدید را بردارید و به دقت در محل نصب قرار دهید. مطمئن شوید که دو سوراخ موجود روی عدسی با سوراخ‌های گونیای دستگاه هماهنگ هستند.
پیچ‌های نگهدارنده را به دقت سر جای خود بگذارید و با استفاده از پیچ‌گوشتی آن‌ها را محکم کنید. توجه داشته باشید که بیش از حد سفت نکنید تا به عدسی یا گونیا آسیب نرسانید.
بررسی نهایی: پس از نصب، عدسی را از زوایای مختلف بررسی کنید تا مطمئن شوید که به درستی در جای خود قرار گرفته و هیچ بازی یا حرکت غیرمعمولی ندارد. دستگاه را روشن کرده و عملکرد عدسی و دقت اندازه‌گیری را تست کنید. مطمئن شوید که خطوط و مقیاس‌ها به وضوح و دقیق قابل مشاهده هستند. زیرا این قطعه یکی از مهمترین قطعات یدکی دستگاه دورکن میباشد.
نکات ایمنی: هنگام کار با دستگاه و نصب قطعات، همیشه از دستکش ایمنی استفاده کنید. در صورتی که به دلیل فشار یا زنگ زدگی پیچ‌ها باز نمی‌شوند، از ابزار مناسب‌تر یا مواد روان‌کننده استفاده کنید.
