تعمیر و نگهداری و تنظیم سیستم پنوماتیک و واحد مراقبت لبه چسبان

تعمیر و نگهداری و تنظیم سیستم پنوماتیک و واحد مراقبت لبه چسبان

دستگاه

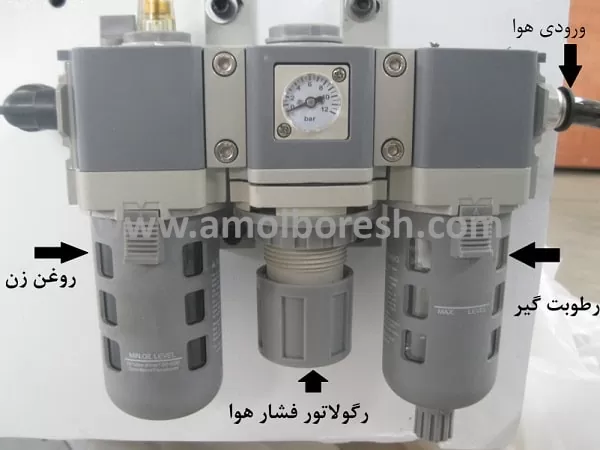

واحد مراقبت هوا در ماشین آلات لبه چسبان در سری MZ به صورت 2بخشی می­باشد. در این واحد ابتدا رطوبت از هوا گرفته شده و در ظرف ابتدایی قرار می­گیرد. این ظرف را می­توان جدا نمود و تخلیه کرد. در قسمت بعدی ظرف دوم وظیفه روغن­کاری و مخلوط شدن هوای ورودی با روغن را انجام می­دهد. که فشار هوا بعد از ترکیب با میزان خروجی روغن تنظیم و به جک­ها و شیرها انتقال می­یابد. در شکل زیر نمایی از قسمت­های مختلف نشان داده شده است:

توجه: روغن مصرفی نمره 10 می­باشد. مقدار خروجی روغن را می­توان تنظیم کرد و در شکل زیر نشان داده شده است.

توجه: فشار هوای ورودی به سیستم، حجم مخزن باید برای هر دستگاه مشخص باشد که در جدول زیر آمده است:

ردیف نوع دستگاه میزان فشار تنظیمی دستگاه میزان فشار تنظیمی کمپرسور حجم مخزن
1 MZ320 6.5-7.5bar 6.5-8.5bar 250Lit
2 MZ330 6.5-7.5bar 6.5-8.5bar 250Lit
3 MZ360 6.5-7.5bar 6.5-8.5bar 350Lit
4 MZ360j 7.5-8.5bar 7.5-9.5bar 500Lit
5 MZ450Dj 7.5-8.5bar 7.5-9.5bar 500Lit

توجه: مقدار فشار را می­توان بوسیله رگولاتور تنظیم کرد. در شکل زیر نمایی از رگولاتور و فشارسنج نشان داده شده است.

توجه: دستگاه 360j و 450Dj دارای 2 عدد ورودی باد می­باشد. که می­بایست به صورت جداگانه و با شلنگ های جدا به پمپ باد وصل شود. در شکل زیر این دو ورودی نشان داده شده است.

 در زمانی که دستگاه دارای دو انشعاب ورودی هستند باید این دو انشعاب از سر ورودی شیر کمپرسور به صورت جداگانه گرفته شود و توسط یک شلنگ و حداقل ورودی  قطر شلنگ که از کمپرسور تا دستگاه استفاده می­شود باید به شرح زیر باشد.

ردیف نوع دستگاه تعداد انشعاب سایز انشعاب
1 MZ320 1 8
2 MZ330 1 8
3 MZ360 1 8
4 MZ360j 2 8و10
5 MZ450Dj 2 8و10
